velkoobchod JDB-5 Ocelové bezolejové pouzdro, ocelové pouzdro vložené grafitem
JDB-5 Ocelové bezolejové pouzdro, ocelové pouzdro vložené grafitem
  • JDB-5 Ocelové bezolejové pouzdro, ocelové pouzdro vložené grafitem

JDB-5 Ocelové bezolejové pouzdro, ocelové pouzdro vložené grafitem

Popis produktu:

JDB-5 je vysoce výkonné samomazné ložisko. Vyznačuje se silnou ocelovou zadní konstrukcí s vloženou vrstvou tuhého maziva, která zajišťuje odolnost proti opotřebení a dlouhou životnost i při vysokém zatížení a drsných podmínkách. Ložisko je bezúdržbové a nevyžaduje žádné vnější mazání, díky čemuž je vhodné pro použití v průmyslových odvětvích, jako je stavebnictví, hornictví a těžké strojírenství.

Klíčové výhody:
Bezúdržbový provoz
Vysoká odolnost proti opotřebení a vysoká nosnost
Energeticky úsporné a nákladově efektivní
Vhodné do extrémních podmínek

Kontaktujte nás
Předchozí：Samomazná bronzová kluzná deska s vodicí drážkou T, vložená bronzová bezolejová opotřebitelná deska JSOL
Další：Žádný další produkt

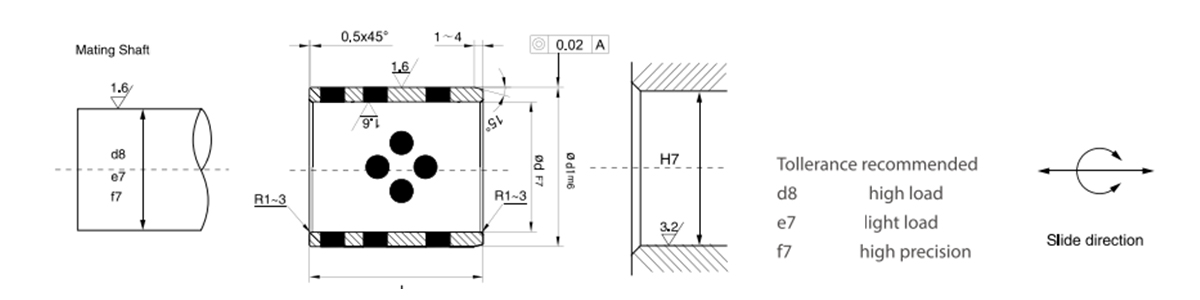

Popis produktu

d F7 d1 m6 L -0,10
-0,30
8 10 12 15 16 20 25 30 35 40 50 60 70 80
8 0.028
0.013 		12 0.018
0.007 		● ● ● ●
10 14 ● ● ● ● ●
12 0.034
0.016 		18 ● ● ● ● ● ● ●
13 19 0.021
0.008 		● ● ●
14 20 ● ● ● ● ● ●
15 21 ● ● ● ● ● ● ●
16 22 ● ● ● ● ● ● ● ● ●
18 24 ● ● ● ● ● ● ● ●
20 0.041
0.020 		28 ● ● ● ● ● ● ● ● ● ●
22 32 0.025
0.009 		● ● ● ●
25 33 ● ● ● ● ● ● ● ● ● ●
30 38 ● ● ● ● ● ● ● ● ●
35 0.050
0.025 		45 ● ● ● ● ● ● ●
40 50 ● ● ● ● ● ● ● ● ●
45 55 0.030
0.011 		● ● ● ● ●
50 60 ● ● ● ● ● ● ●

JDB-5 je zesílený produkt řady JDB. Je založen na oceli GCr15 a je zalitý tuhým mazivem. Vyznačuje se vysokou pevností v tlaku a je zvláště vhodný pro podpůrné pozice v hostovacích strojích, např. Podpěra nebo stojan navijáku a jeřábu. Neměl by však být aplikován ve vodě nebo v kyselém/zásaditém prostředí. Lze jej použít při nízké, střední a vysoké zátěži. Díky své mimořádně vysoké tvrdosti při vysokém zatížení předčí ostatní typy JDB. Nevhodné pro vodu, kyseliny nebo zásady. Nejvhodnější pro nosnou polohu zdvihacího stroje,např. podpěra buldozeru, podpěra kladkostroje, podpěra navíjecího stroje atd.

Technické údaje

Výkonnostní index Data
Tvrdost basů HRC58-60 PV limit 2,5N/mm2.m/s
Koeficient tření (μ) <0,17 Dynamický limit zatížení 250N/mm2
Teplotní limit 350 °C Omezení rychlosti 0,1 m/s
kód Gcr15 Materiály lze vyrobit podle specifikace zákazníka.

Představení produktu

Na ocelové bázi Vložen grafit Bezolejový

Bezolejové pouzdro na bázi oceli, ocelové pouzdro vložené grafitem

Ocelový substrát Vložen grafit Bezolejový Operation
SB Ocelová základna
300 Max teplota °C
250 N/mm² Zatížení
Steel-based Oilless Bushing
Přehled produktu

Toto bezolejové pouzdro na bázi oceli se vyznačuje vysoce pevným ocelovým substrátem s grafitovými vložkami rozmístěnými po kluzné ploše. Ocelová podložka poskytuje výjimečnou nosnost až 250 N/mm², takže je vhodná pro náročné aplikace, kde bronzová pouzdra nemusí poskytovat dostatečnou pevnost. Grafitové zátky zapuštěné do ocelového povrchu zajišťují nepřetržité bezúdržbové mazání bez vnějšího oleje nebo maziva. Ocelová konstrukce nabízí vynikající rozměrovou stabilitu a odolnost proti deformaci při vysokém zatížení. Vlastní vnitřní průměry, vnější průměry, délky a grafitové vzory dostupné pro specifické požadavky aplikace.

Pevnost ocelového podkladu Vysokopevnostní ocelový podklad poskytuje výjimečnou nosnost až 250 N/mm². Vhodné pro těžké a rázové aplikace.
Mazání s grafitovou vložkou Grafitové zátky zapuštěné do ocelového povrchu. Poskytuje nepřetržité bezúdržbové mazání pro náročné aplikace.
Schopnost vysoké teploty Ocelový substrát si zachovává strukturální integritu až do 300 °C. Vhodné pro prostředí s vysokou teplotou, kde může bronz měknout.
Přizpůsobitelná konfigurace Rozměry, grafitový vzor a tolerance nastavitelné tak, aby vyhovovaly specifickým požadavkům na použití v těžkých podmínkách.
Hlavní výhody
  • Ocelový substrát poskytuje vynikající nosnost až 250 N/mm²
  • Grafitová vložená konstrukce eliminuje potřebu mazání
  • Ocelová konstrukce nabízí vysokou rozměrovou stabilitu při zatížení
  • Odolává deformaci v náročných a vysoce rázových aplikacích
  • Zakázkové velikosti a dostupné grafitové vzory pro specifické potřeby
Vlastnosti produktu
  • Materiál: Vysokopevnostní ocel s grafitovými vložkami
  • Podklad: Ocelový podklad s opracovanými grafitovými kapsami
  • Krytí grafitem: 18-22% na kluzném povrchu
  • Tolerance vrtání: ISO H8 při referenční teplotě 20°C
  • Provozní teplota: -40°C až 300°C nepřetržitě
Aplikační scénáře
Těžká zařízení otočná ložiska Pouzdra stavebních strojů Vysokozátěžové průmyslové převodovky Vodicí ložiska důlního zařízení Válečková ložiska ocelových mlýnů Těžká vodicí pouzdra lisovacího nástroje Ložiska zařízení pro stavbu lodí Vlastní aplikace ložisek pro velká zatížení
Možnost přizpůsobení Bezolejová pouzdra na bázi oceli lze přizpůsobit pro specifické aplikace s vysokým zatížením. Možnosti zahrnují vlastní vnitřní a vnější průměry, celkovou délku, grafitový vzor zátky, tolerance vrtání a vnějšího průměru a třídy speciální oceli. Pro nestandardní konfigurace je k dispozici technická konzultace.
ID: 10-200 mm Vnější průměr: 16-250 mm Délka: Vlastní
Často kladené otázky

Pouzdra na bázi oceli nabízejí výrazně vyšší nosnost (až 250 N/mm²) ve srovnání s bronzem. Ocel poskytuje lepší rozměrovou stabilitu při velkém zatížení a vyšší teplotní odolnost (až 300°C), díky čemuž je vhodná pro náročnější aplikace.

Grafitové vložky jsou mechanicky uchyceny v obrobených kapsách v ocelovém povrchu. Kapsy jsou přesně opracovány a grafitové zátky jsou zalisovány, což zajišťuje bezpečné uchycení během provozu.

Doporučují se hřídele z kalené oceli s 50-60 HRC a povrchovou úpravou Ra 0,2-0,5 mikrometrů. Vyhněte se měkkým hřídelím, protože se mohou předčasně opotřebovat o ocelový podklad.

Zalisujte pomocí nástroje, který se rovnoměrně dotýká konce pouzdra. Vrtání pouzdra by mělo být v toleranci ISO H7. Ocelová pouzdra vyžadují během instalace pečlivé vyrovnání, aby se zabránilo poškrábání grafitových vložek.

Vyměňte, když opotřebení průměru díry přesáhne 0,10 mm, když grafit na kluzné ploše klesne pod 12 % původního pokrytí nebo když pouzdro vykazuje známky deformace nebo prasknutí v důsledku přetížení.

Typ Na ocelové bázi
Materiál Ocelový grafit
Mazání Vložen grafit
Maximální zatížení 250 N/mm²
Vlastní Dostupné
