Domov / Produkt / JDB ložisko s pevným mazacím látkou / JFBB Metrická samomazná bezolejová ložisková pouzdra s grafitovou přírubou
velkoobchod JFBB Metrická samomazná bezolejová ložisková pouzdra s grafitovou přírubou

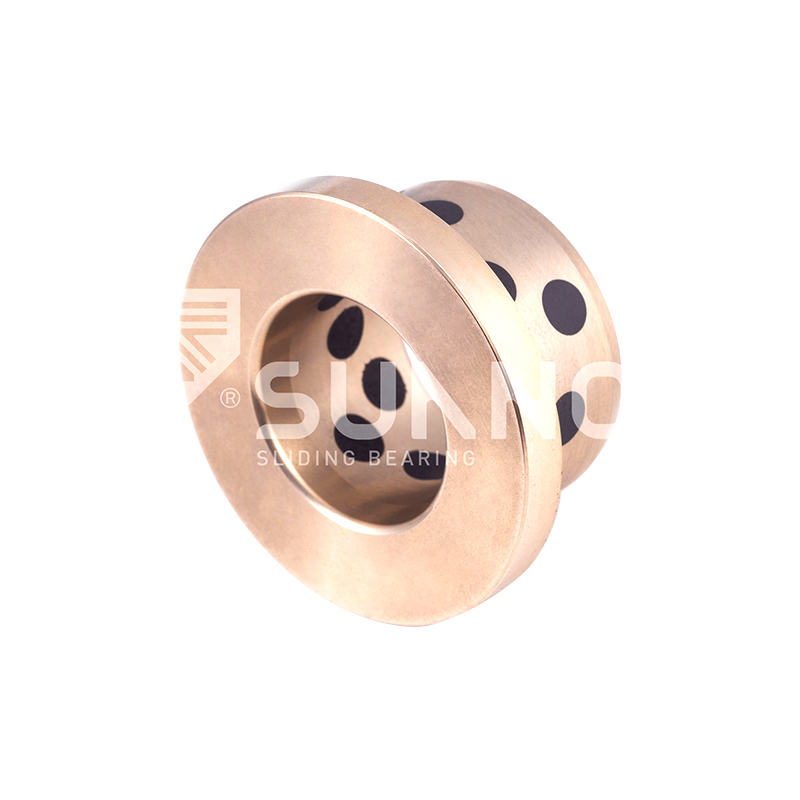

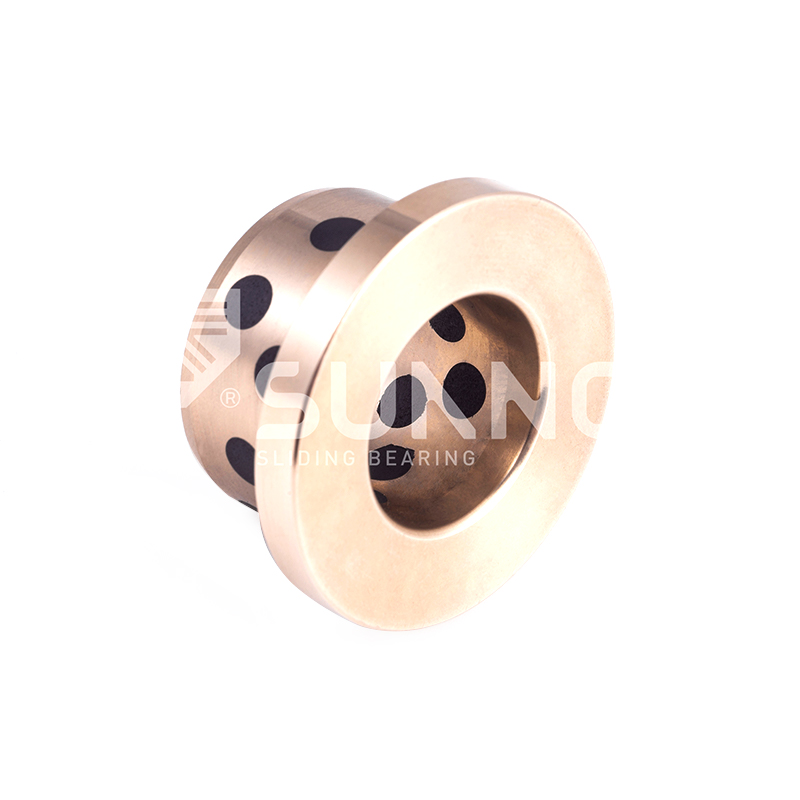

JFBB Metrická samomazná bezolejová ložisková pouzdra s grafitovou přírubou

Popis produktu:

JFBB Metrická samomazná bezolejová ložisková pouzdra s grafitovou přírubou jsou vysoce výkonná samomazná bezolejová ložiska s grafitovou přírubou určená pro aplikace, které vyžadují dlouhodobé vysoké zatížení a vysokou odolnost proti opotřebení. Použitím pokročilých grafitových samomazných materiálů může poskytovat vynikající mazací výkon bez potřeby dalších maziv. Konstrukce příruby zvyšuje stabilitu a pohodlí při instalaci a je vhodná pro různé průmyslové oblasti, včetně automatizace, výroby strojů a automobilů. Grafitová ložiska JFBB jsou odolná vůči vysokým teplotám, korozi a chemikáliím a jsou vhodná pro různá drsná pracovní prostředí.

Popis produktu

Vnitřní průměr F7
I.D.фd
Vnější průměr m6
0.D.фD
Příruba L -0,1
-0,3
I.D. Po stisknutí -
Kování
I.D.фd
фF t 10 11 12 13 15 18 20 23 25 27 35 37 38 47 48 50 58 60 68 80 90
6 0.032
0.020
10 0.034
0.023
20 3 0
-0,03 $ $
0610 0611 0612 0.016
0.004
6
8 0.040
0.025
12 0.034
0.023
25 0812 0813 0815 0.021
0.006
8
10 14 25 1013 1018 10
12 0.050
0.032
18 30 1211 1218 1223 0.031
0.013
12
13 19 0.041
0.028
30 1313 1318 1323 0.026
0.008
13
15 21 35 1513 1518 1523 15
16 22 35 1613 1618 1623 1625 16
18 24 40 1818 2020 1823 18
20 0.061
0.040
28 45 5 2520 2025 0.037
0.016
20
25 33 0.050
0.034
50 3020 2525 0.032
0.011
25
30 38 55 3520 3025 3035 30
35 0.075
0.050
44 65 3525 3535 0.046
0.021
35
40 50 70 7 4027 4037 4047 40
50 62 0.060
0.041
90 8 5038 5048 5058 0.040
0.015
50
60 0.090
0.060
74 0.062
0.043
110 6038 6048 6058 6068 0.053
0.023
60
70 85 0.073
0.051
120 10 7050 7080 0.046
0.016
70
80 96 140 8060 8090 80

Představení produktu

Řada JFBB | Metrické samomazné

JFBB Metrická samomazná bezolejová ložisková pouzdra s grafitovou přírubou

Norma: ISO 3547-2 Materiál: Graphite Embedded Bronze Konfigurace s přírubou
01
Manipulace s nákladem
Statický: 220 N/mm²
Dynamický: 100 N/mm²
PV Max: 1,6 N/mm²·m/s
02
Termální rozsah
Min: -40 °C
Max: 180°C
Krátký vrchol: 220 °C
03
Rychlostní limity
Spojitá: 0,45 m/s
Přerušovaný: 0,9 m/s
Kmitavý: 0,3 m/s
Architektura designu

Přírubové ložisko JFBB využívá řízenou grafitovou distribuční síť v matrici z fosforového bronzu. Grafitové zátky se vkládají v intervalech 45 stupňů přes válcovou kluznou plochu a radiální čelo příruby. Tento duální povrchový mazací systém zajišťuje nepřetržitý provoz bez oleje při kombinovaném radiálním a axiálním zatížení. Příruba je integrálně odlita s tělesem ložiska, což eliminuje problémy s lisovaným rozhraním běžné u samostatných přítlačných podložek. Metrické rozměry odpovídají ISO 3547-2 se standardními tolerancemi vnitřního průměru H8 a vnějšího průměru h8. Kolmost příruby je udržována v rozmezí 0,04 mm v celém rozsahu průměrů.

Specifikace grafitového maziva
Velikost částic: 150 mikronů | Čistota: 99,5 procent | Pokrytí: 22 až 28 procent kluzné plochy | Vložit vzor: Distribuce křížového šrafování
Údaje certifikátu materiálu
Základní slitina CuSn7Pb6Zn3 V souladu s DIN 1709
Mez kluzu Rp0,2 Minimálně 250 N/mm² ISO 6892-1
Síla komprese 480 N/mm² ISO 604
Drsnost povrchu dokončena Ra 0,8 mikrometru ISO 4287

Oblasti provozního nasazení

Těžké stroje
  • Otočné body závěsu rypadla
  • Kloubové klouby kolového nakladače
  • Mechanismy naklápění radlice buldozeru
Manipulace s materiálem
  • Koncové vozíky mostového jeřábu
  • Napínače pohonu dopravníku
  • Válce naklápění stožáru vysokozdvižného vozíku
Průmyslová automatizace
  • Zápěstní klouby robotické paže
  • Vyberte a umístěte rotační pohony
  • Indexovací tabulky montážní linky
Námořní palubní vybavení
  • Podpěry čepu výložníku navijáku
  • Spouštěcí systémy Davit
  • Body závěsů krytu poklopu
Rozložení zatížení příruby
Maximální axiální zatížení na čele příruby: 35 N/mm². Průměr příruby je dimenzován tak, aby rozložil axiální zatížení bez plastické deformace bronzového substrátu.
Kompatibilita hřídele
Hřídel z kalené oceli 45 až 55 HRC s Ra 0,2 až 0,5 mikrometrů. Vyhněte se chromovaným nebo nerezovým hřídelím kvůli riziku zadření grafitovým mazivem.
Požadavky na bydlení
Tolerance ISO H7 pro aplikace lisovaného uložení. Tolerance hloubky zahloubení ±0,05 mm. Vyžaduje se olovo ve zkosení 1,5 mm při 20 stupních.
Životní cyklus maziva
Grafitové vložky zajišťují mazání pro 8000 až 12000 klouzavých kilometrů při jmenovitém zatížení. Vyměňte pouzdro, když koeficient tření překročí 0,20.

Standardní rozsah metrických přírubových rozměrů

JFBB Rozměry přírubového pouzdra v mm
ID OD Vnější průměr příruby Délka L Tloušťka příruby
8 12 18 8, 10, 12, 15 2.0
10 14 22 10, 12, 15, 20 2.0
12 18 28 10, 12, 15, 20, 25 2.5
16 22 32 15, 20, 25, 30 2.5
20 28 42 20, 25, 30, 40 3.0
25 33 50 25, 30, 40, 50 3.0
30 40 58 30, 40, 50, 60 3.5
35 45 65 35, 40, 50, 70 3.5
40 50 70 40, 50, 60, 80 4.0
50 62 85 50, 60, 70, 100 4.0
K dispozici jsou vlastní vnitřní průměry od 6 mm do 120 mm. Průměr příruby až 150 mm pro konfigurace s těžkými stěnami. U nestandardních kombinací je nutná konzultace.

Často kladené otázky

Lze ložisko JFBB použít v aplikacích pod vodou
Ano. Grafitové mazivo je inertní a nesmývá se ve sladké ani slané vodě. Maximální rychlost ponoření omezena na 0,2 m/s, aby se zabránilo pronikání vody do pórů bronzové matrice.
Jaká je doporučená montážní lisovací síla
Lisovací síla se pohybuje od 5 kN pro 8mm vnitřní ložiska do 45 kN pro 50mm vnitřní ložiska. Vypočítejte na základě přesahu otvoru pouzdra 0,025 mm až 0,050 mm pro standardní uložení s tolerancí H7.
Vyžaduje příruba další přítlačné podložky
Ne. Integrované čelo příruby obsahuje grafitové vložky speciálně umístěné tak, aby zvládaly axiální axiální zatížení až do 35 N/mm². Pro normální provozní podmínky nejsou nutné přídavné přítlačné podložky.
Jak identifikovat opotřebovaná ložiska JFBB
Mezi indikátory opotřebení patří zvýšený provozní hluk, radiální vůle přesahující 0,15 mm při měření na vnitřním průměru nebo viditelné ochuzení grafitu, kdy na kluzném povrchu zůstává méně než 15 procent plochy maziva.

Pokyny pro instalaci

Krok A
Ověřte hloubku zahloubení pouzdra. Vložte hloubkový mikrometr pro měření od čela pouzdra k osazení válcového zahloubení. Hloubka se musí rovnat tloušťce příruby plus 0,05 mm až 0,10 mm vůle.
Krok B
Odstraňte otřepy ze všech hran pouzdra. Použijte jemný pilník nebo odjehlovací nástroj na vstup do otvoru, roh válcového zahloubení a dosedací plochu příruby. Před lisováním odstraňte všechny kovové třísky.
Krok C
Lehký montážní olej nanášejte pouze na vývrt skříně. Nenanášejte olej na vnější průměr pouzdra. Použijte lisovací nástroj, který se rovnoměrně dotýká celého obvodu příruby.
Krok D
Lisujte konstantní rychlostí 5 až 10 mm za sekundu. Okamžitě zastavte, jakmile se příruba dotkne válcového zahloubení pouzdra. Netlačte kladivem ani nárazem.
Po instalaci ložiska nikdy nesvařujte ani neobrábějte. Teplo nad 250 °C zhoršuje vlastnosti maziva. Obrábění po instalaci poškozuje vzor grafitové destičky.
